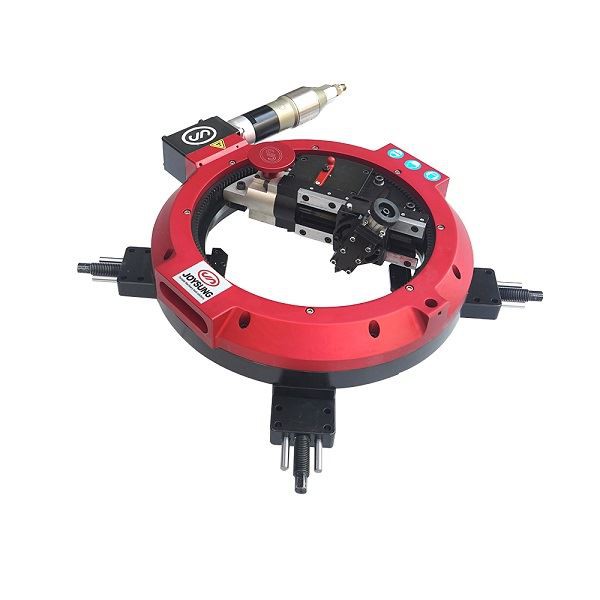

外部クランプフランジフェーサーマシン

製品説明：

外部クランプフランジのモデル：FDG 300 E、FDG 600 E

機能説明

FDG-E Flange Facerは、あらゆるタイプのフランジフェーシング、シール溝の機械加工、およびボーリングに対応する軽量で耐久性のある構造を備えた外付け機械です。このFacerには、連続フィードとパワーフィードを提供する2つのフィードギアボックスシステムがあります。ベースには、迅速な設定のための4爪の独立したクランプがあります 0010010 nbsp;。

説明を使用

まずベースを固定し、修正装置をシャーシに取り付け、ダイヤルインジケーターを固定し、ツールホルダーが提供された処理基準に従って回転したときのダイヤルインジケーターの表示の変化を観察し、平面度と同軸度を調整して、修正を行います。ベースのキャリブレーションが完了したら、ツールを取り付けて電源を入れ、フランジの加工を開始します。

FDG-Eモデルポータブルアウターフランジフェーサーマシンの機能：

組立構造が分割されており、現場で簡単に設置および分解できます。

ナイフホルダーは、 360 °以内の任意の角度で調整できます。

水平、垂直、逆さまに設置でき、安定性に優れています。

フライス加工の安定性を効果的に保証する高精度のクロスボールベアリング。

半径方向と軸方向の両方で自動供給

外付け、それは水平、垂直または逆さまにインストールできます。 0010010 nbsp;

操作が簡単で安全率の高いリモート回路制御システムを搭載 0010010 NBSP。

1サーボモーターモーター（減速機付）

2-ギアボックス

3-ツールホルダー

4速変速機構（Fギヤ荒加工/内送りCギヤ仕上/外送り）

5送りネジロックナット（ネジ交換時に締めます）

6-上昇足の調整機構

技術的パラメータ

動的システム

リモコンボックス

リモコンボックスは安全性の高い遠隔操作を実現します。リモートコントロールラインは低電圧 24 Vで、長さは一般に 10 メートルです。

サーボ制御システム
