TDG50ラインボーリングマシンの構造
主要部品:

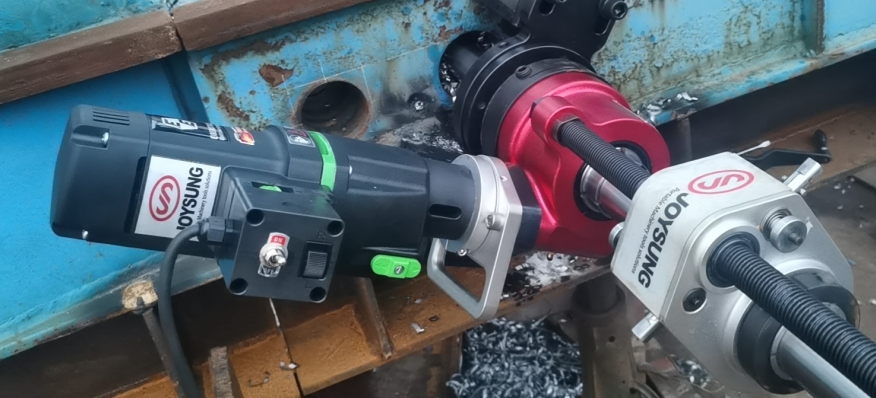

1. 回転スピンドル
フィードボックス、モーターとの接続、モーターとボーリングバー間の動力伝達ステーションと統合されています。
2. 餌箱
送り速度:0-.5mm/rev、TDG50は加工穴が比較的小さいため、スペースが限られた現場で使用されることが多く、回転主軸とフィードボックスを組み合わせて使用します。図に示すように、これにより、パフォーマンスを損なうことなく移植性が向上します。
3. ボーリングバー
高品質の合金構造用鋼、高精度、硬度で作られた50*1828mmのボーリングバーが標準装備されており、耐用年数は通常のボーリングバーよりもはるかに長く、直径35mmのボーリングバーとバーの長さはカスタマイズ可能です。
4. 取り付けキット
取り付け範囲は 55-300 mm です。ジャッキとロックボルトで取り付けキットの相対レベルを調整します。これにより、ボーリングバーを中心の位置に簡単に移動できます。
5. 電源システム
ドイツの EE モーターを使用した最高級モーターは、このマシンに強力で安定した出力、単相 110V および 230V オプション、50/60Hz、1800W を与えます。
6. ツールキット
7.フェーシングヘッド(オプション)
これはオプション構成です。穴の外径の精度要件がある場合は、このフェーシングヘッドを選択できます。
インストール手順:
https://www.dthmachines.com/news/how-to-do-portable-line-boring-66838759.html
